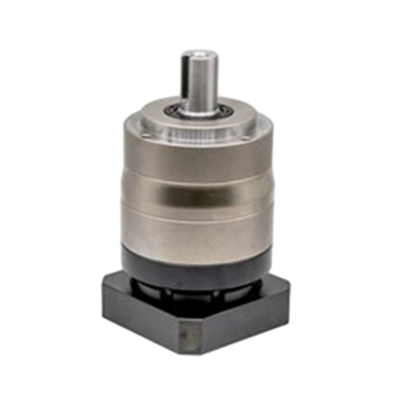

Caixa d'engranatges planetaris d'alta precisió de la sèrie AEP115
Tipus: reductor planetari amb dents helicoïdals
Grau de protecció de la caixa de canvis: IP65
Relació: 3, 4, 5, 7, 10 (una etapa)
Relació: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (dues etapes)
Joc estàndard P1: inferior o igual a 3 min d'arc (una etapa); Menys o igual a 5 arcmin (dues etapes)
Joc estàndard P2: inferior o igual a 5 min d'arc (una etapa); Menys o igual a 7 arcmin (dues etapes)
Eficiència: superior o igual al 95% (una etapa); Superior o igual al 92% (dues etapes)
- Lliurament ràpid
- Garantia de qualitat
Personalització disponible
Introducció al producte
Regla de nomenclatura AEP (Per exemple: AEP-090N-010-22-19-4)
Dades de rendiment
|
Paràmetre tècnic |
1 etapa |
2 etapa | |||||||||||||||
|
Ratio |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Parell de sortida nominal T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
330 |
300 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Parell d'aturada d'emergència T2NOT |
Nm |
3 vegades de parell de sortida nominal |
|||||||||||||||
|
Velocitat nominal d'entrada n1N |
rpm |
4000 |
|||||||||||||||
|
Velocitat màxima d'entrada n1B |
rpm |
8000 |
|||||||||||||||
|
Joc reduït P1 |
arcmin |
Menor o igual a 3 |
Menor o igual a 5 |
||||||||||||||
|
Joc estàndard P2 |
arcmin |
Menor o igual a 5 |
Menor o igual a 7 |
||||||||||||||
|
Rigidesa torsional |
Nm/arcmin |
25 |
|||||||||||||||
|
Moment de flexió màxim F2rB |
N |
6100 |
|||||||||||||||
|
Càrrega axial màxima F2aB |
N |
3350 |
|||||||||||||||
|
Vida de servei |
h |
20000 |
|||||||||||||||
|
Eficiència η |
% |
Superior o igual al 95% |
Superior o igual al 92% | ||||||||||||||
|
Temp. de funcionament |
grau |
-10 grau ~90 graus |
|||||||||||||||
|
Lubricació |
Olis de lubricació sintètics |
||||||||||||||||
|
Grau de protecció de la caixa de canvis |
IP65 |
||||||||||||||||
|
Posició de muntatge |
totes les direccions |
||||||||||||||||
|
Nivell de soroll (n=3000rpm, Na càrrega.50 cm) |
dB(A) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Moments de massa d'inèrcia J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Dimensió mecànica
Mida del motor coincident
|
AEP115 Sèrie |
Etapa | Ratio | Diàmetre de l'eix de sortida | Diàmetre de l'eix d'entrada | Diàmetre x longitud de l'eix del motor/Diàmetre i alçada del pilot al motor/QTYs-diàmetre-espaiat dels forats de muntatge |
| Una Etapa | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Dues Etapes |
15/16/20/25/28/30/ 35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 |
PMF
P: Quin és el propòsit d'una caixa de canvis planetària?
R: El propòsit d'una caixa d'engranatges planetàries és transmetre de manera eficient el parell i ajustar la velocitat de rotació entre un eix d'entrada i un eix de sortida en diverses aplicacions mecàniques.
P: Com aconsegueix una caixa de canvis planetària diferents relacions d'engranatge?
R: Una caixa d'engranatges planetàries aconsegueix diferents relacions d'engranatge utilitzant un nombre variable de dents als engranatges i disposant-les en configuracions específiques. En combinar diferents jocs d'engranatges, la caixa de canvis pot aconseguir una àmplia gamma de relacions d'engranatges.
P: Hi ha els productes provats abans de l'enviament?
A: Sí, absolutament. Tots els nostres motors es sotmeten a proves exhaustives de control de qualitat al 100% abans de ser enviats per garantir la seva qualitat i rendiment.
P: Quina és l'eficiència d'una caixa de canvis planetària de precisió?
R: L'eficiència d'una caixa d'engranatges planetàries de precisió normalment es troba entre el 90% i el 98%, depenent de factors com la qualitat de l'engranatge, la lubricació i les condicions específiques de càrrega en què opera.
P: Com puc arribar a la vostra fàbrica?
R: La nostra fàbrica està situada a prop de l'aeroport de Xangai Hongqiao. A la vostra arribada, ens organitzarem per recollir-vos a l'aeroport.
P: Sou un fabricant, una empresa comercial o un tercer?
R: Som un fabricant i la nostra empresa es va establir el 1999.
