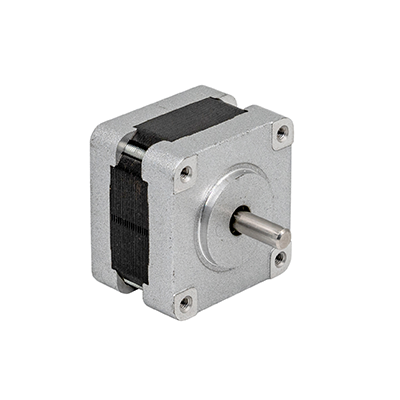

NEMA 16 Bipolar 1,8 graus 0,18Nm (25oz.in) 0,65A 4,6V 39x39x31mm Motor pas a pas de 4 cables

Paràmetre tècnic

Article	Especificacions
Precisió de l'angle de pas	±5%
Precisió de la resistència	±10%
Precisió de la inductància	±20%
Pujada de la temperatura	80K màx.
Temperatura ambient	-20 grau ~+50 grau
Resistència d'aïllament	100MΩMin. @ 500VDC
Rigidesa dielèctrica	Un minut @ 500VAC∙5mA Màx.
Joc radial de l'eix	0.06Màx.@450g
Joc axial de l'eix	0.08Màx.@450g



Especificació tècnica

Model núm.	Polar	Valorat Voltatge	Actual/ Fase	Resistència/ Fase	Inductància/ Fase	Holding Parell motor		# de Condueix	Rotor inèrcia	Pes	Llargada
		V	A	Ω	Mh	Oz-in	KGF · CM		g∙ cm2	kg	Mm
39H031H-0654	Bipolar	4.6	0.65	7	11	25	1.8	4	18	0.17	31







Extracció de la corba de parell













































PMF

P: Quins factors s'han de tenir en compte a l'hora de seleccionar un motor pas a pas?

R: En seleccionar un motor pas a pas, s'han de tenir en compte diversos factors per garantir que sigui adequat per a l'aplicació prevista. Aquests són alguns factors clau a tenir en compte:

1. Requisit de parell: determineu el parell requerit per a la vostra aplicació, tenint en compte els requisits de càrrega i acceleració/desacceleració. Assegureu-vos que el motor pas a pas seleccionat pot proporcionar un parell adequat per satisfer aquestes demandes.



2. Resolució de pas: considereu el nivell de precisió desitjat i la resolució de pas requerits per a la vostra aplicació. Els motors pas a pas tenen diferents angles de pas. Trieu un motor que pugui proporcionar el nivell de precisió necessari.



3. Requisits de velocitat: avalueu el rang de velocitat requerit per a la vostra aplicació. Els motors pas a pas tenen limitacions en el funcionament d'alta velocitat a causa de factors com la EMF posterior i la inèrcia del rotor. Assegureu-vos que el motor seleccionat pot assolir les velocitats desitjades mantenint un parell suficient.



4. Tensió i intensitat nominals: comproveu la tensió i corrent nominals del motor pas a pas. La tensió nominal hauria de ser compatible amb la vostra font d'alimentació i la classificació actual hauria de coincidir amb la capacitat del controlador del vostre motor. El funcionament dins dels rangs de tensió i corrent especificats ajuda a garantir un rendiment i una longevitat òptims.



5. Mida i muntatge del motor: tingueu en compte la mida física i els requisits de muntatge del motor pas a pas per assegurar-vos que es pugui integrar correctament al vostre sistema. Comproveu les dimensions, la mida de l'eix i els patrons de forats de muntatge per garantir la compatibilitat.



6. Factors ambientals: avaluar les condicions ambientals en què funcionarà el motor pas a pas. Tingueu en compte factors com la temperatura, la humitat i la presència de pols o humitat. Trieu un motor amb una protecció adequada o considereu tancaments addicionals o mesures de refrigeració si cal.



7. Compatibilitat del controlador: assegureu-vos que el motor pas a pas seleccionat sigui compatible amb el controlador o controlador del vostre motor. Comproveu el tipus d'interfície (per exemple, pas/direcció, SPI) i el protocol de comunicació per garantir una integració perfecta amb el vostre sistema de control.



8. Requisits específics de l'aplicació: tingueu en compte qualsevol requisit específic de la vostra aplicació, com ara el nivell de soroll, la fiabilitat, el cicle de treball i qualsevol característica o certificació especialitzada (per exemple, el compliment de RoHS) que sigui necessari.



Tenint en compte aquests factors i fent-los coincidir amb els requisits de la vostra aplicació, podeu seleccionar un motor pas a pas que s'adapti a les vostres necessitats de rendiment i s'integri bé al vostre sistema.
