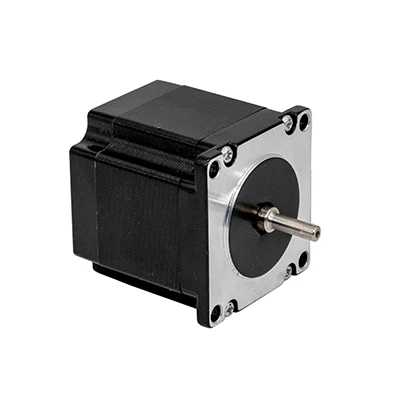

NEMA 23 Bipolar 0.9deg 1.7Nm (236oz.in) 2.8A 3.2V 57x57x76mm Motor pas a pas de 4 cables

NEMA 23 Bipolar 0.9deg 1.7Nm (236oz.in) 2.8A 3.2V 57x57x76mm Motor pas a pas de 4 cables

Número de peça del fabricant: 57H076HM-2804
Mida del marc: 57x57mm
Tipus de motor: Stepper bipolar
Angle de pas: 0.9deg
Parell de retenció: 1,7 Nm (236 oz.in)
Corrent nominal/fase: 2,8 A
Tensió: 3,2 V
Resistència de fase: 1,13 ohms
Inductància: 5,6 mH ± 20% (1KHz)
Longitud del cos: 76 mm

Enviar la consulta
  • Lliurament ràpid
  • Garantia de qualitat
  • Customization AvailablePersonalització disponible
Introducció al producte

Paràmetre tècnic

Article

Especificacions

Precisió de l'angle de pas

±5%

Precisió de la resistència

±10%

Precisió de la inductància

±20%

Pujada de la temperatura

80K màx.

Temperatura ambient

-20 grau ~+50 grau

Resistència d'aïllament

100MΩMin. @ 500VDC

Rigidesa dielèctrica

Un minut @ 500VAC∙5mA Màx.

Joc radial de l'eix

0.06Màx.@450g

Joc axial de l'eix

0.08Màx.@450g



Especificació tècnica

Model núm.

Polar

Valorat
Voltatge

Actual/
Fase

Resistència/
Fase

Inductància/
Fase

Holding
Parell motor

# de
Condueix

Rotor
inèrcia

Pes

Llargada


V

A

Ω

Mh

Oz-in

KGF · CM



g∙ cm2

kg

Mm

57H076HM-2804

 Bipolar

3.2

2.8

1.13

5.6

236

17

 4

480

1

76



30



Extracció de la corba de parell

40

PMF

P: Quants metres quadrats de la vostra fàbrica?

R: Més de 10,000 metres quadrats



P: Quina relació hi ha entre l'angle de pas i la resolució en un motor pas a pas?

R: L'angle de pas és el desplaçament angular produït per cada pas del motor. La resolució ve determinada pel nombre de passos per revolució. Resolució=360 grau/angle de pas.



P: Com puc seleccionar el motor pas a pas adequat per a la meva aplicació?

R: Hi ha alguns factors que cal tenir en compte, inclosos els requisits de parell, la tensió de funcionament, la resolució de passos, els requisits de velocitat, les limitacions de mida física i el tipus de controlador/controlador que s'utilitza, etc.
